消防巡检柜安装调试 《SGK-XF巡检柜使用说明》
2015年07月20日

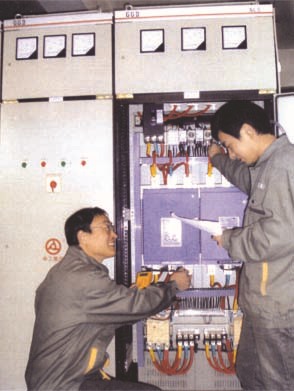

1、SGK消防巡检柜的安装:
SGK巡检柜必须安装在干燥、洁净、散热条件良好的室内。
SGK巡检柜的安装必须由专业电气人员进行。
SGK巡检柜必须严格按照电气图纸和相关建筑布线图的要求安装、配线、敷设。
由SGK巡检柜连接到消防水泵配电柜的接线应做好色标,必须保证和消防水泵配电柜的相序一致。
SGK巡检柜和消防泵配电柜之间的互锁、启动信号线,在连接时必须保证接线正确无误。
所有电控柜和水泵电机的外壳必须接地。
检查SGK巡检柜和消防配电柜之间的接线、保证接线正确、紧固,检查水泵电机的对地绝缘。
2、SGK消防巡检柜的试验运行:
切断消防水泵配电柜的电源。由SGK巡检柜提供电源进行模拟动作试验,在此工作状态下要求做到消防水泵转向正确,消防水泵配电拒内的交流接触器不得动作。
切断SGK巡检柜的电源,由消防水泵配电拒提供电源进行模拟动作试验,在此工作状态下要求做到消防水泵转向正确,巡检控制设备内的交流接触器不得动作。
3、SGK巡检柜的操作和运行:
检查电源进线,保证三相电源接到控制设备。 将紧急停止开关置于停止位置。
将巡检手自动开关设置于停止位置。
接通总电源开关,打开紧急停止开关,面板上的电源指示灯和数显表显示,变频调速器上电,触摸屏显示控制界面。
如果需要手动巡检,将开关至子孚动位置,在触摸屏显示的手动界面上点孚动启动,再点相应的水泵即可实现该水泵的低速巡检,按手动停止水泵即停转。
手自动巡检开关置于自动位置,在触摸屏显示的自动界面下点自动启动,巡检控制设备即按照设定的周期和时间自动进行巡检,巡检运行时相应水泵的指示灯亮,按自动停止时巡检停止。
触摸屏设有显示运行水泵位置、巡检周期、水泵运行时间和间隔时间的数字框,点击该框可以改变设置参数。
触摸屏界面上还设有故障报警的信号,当消防水泵电机发生故障或运行电流异常时,故障报警框闪烁,点击该框即可显示故障的水泵位置,故 障消除后即可恢复。
本巡检控制设备,是用于企事单位消防系统消防水泵的日常巡回检查,所以必须和消防水泵的配电柜配套使用,根据系统的大小,本设备可以配套1~16路消防配电柜,为了保证巡检控制设备和消防配电柜的客观、可靠 运行,设备中设置了互锁电路,当巡检设备运行时切断消防水泵,当需要消防时立刻停止巡检控制设备,启动消防配电柜。
4、SGK巡检柜的定期检查和维护:
本巡检控制设备应安置在干燥、洁净的环境中,不得暴露在高温下和粉尘、腐蚀性气体的环境中,定期进行检查维护可以提高设备的使用寿命。
在有条件的情况下,一般半年需检修一次,主要是检查变频调速器的温升和散热风扇的运行状况,交流接触器的触点和吸合情况,接线的松紧,24V稳压电源的输出电压等,发现故障要及时排除。
